上海中人專業提供ZR-PCB-2A 印制板快速制作系統---科研、創新、電子競賽必備 ,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZR-PCB-2A 印制板快速制作系統---科研、創新、電子競賽必備 ，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZR-PCB-2A 印制板快速制作系統---科研、創新、電子競賽必備 ，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZR-PCB-2A 印制板快速制作系統---科研、創新、電子競賽必備ZRPCB-2A印制板快速制作系統---科研、創新、電子競賽必備
單件制作印制板可通過專業生產廠完成，但周期長、費用高，如在實驗室動手制作，費時、費力、精度低，但使用PCB-2設備，徹底改變了傳統的制作方法，不論印制板板面大小、復雜程度、線條寬窄，只需大約30分鐘即可實現專業廠家的制作水平，最小線寬為為0.2mm，最小線間距為0.2mm，而加工成本為0.02元/cm2。
系統配置：計算機、激光打印機、轉印機、腐蝕桶、高速視頻鉆、轉印紙、合金鉆頭

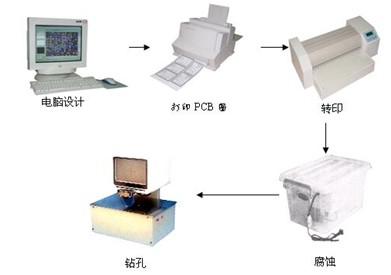

制作工藝過程配套資料
配置清單：
|
序號 |
名 稱 |
數量 |
單位 |
備 注 |
|
1 |
轉印機 |
1 |
臺 |
|
|
2 |
精密臺鉆 |
1 |
臺 |
TPE-GSZC |
|
3 |
鉆 頭 |
10 |
只 |
普通麻花鉆0.8和1.0各5支 |
|
4 |
轉印紙 |
1 |
包 |
|
|
5 |
打印機 |
1 |
臺 |
可走厚紙激光打印機 |
|
6 |
計算機 |
1 |
臺 |
品牌機配置不低于:硬盤 CPU:3.0GHz 顯示器:液晶:256DDR DVD光驅 網卡等 |
|
7 |
腐蝕箱 |
1 |
只 |
TPE-FSX |
|
8 |
設備使用說明書（合訂本） |
1 |
本 |
|
|
9 |
配套工具 |
1 |
套 |
腐蝕小盒、油性筆、刻刀、膠條、剪刀、直尺、防腐手套、藥液 |
|
10 |
PCB板 |
1 |
張 |
B5尺寸單面培訓用 |
