【鐵路職培基地電工實訓室,高性能高級維修電工技能實訓裝置】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【鐵路職培基地電工實訓室,高性能高級維修電工技能實訓裝置】時，都能通過我們來了解相關資訊，而且【鐵路職培基地電工實訓室,高性能高級維修電工技能實訓裝置】在客戶有需求時提供參考意見。

一、實訓內容
1.直流電動機的機械特性實驗；
2.直流電動機的正反轉實驗；
3.直流電動機啟動實驗；
4.直流電動機電樞串聯電阻啟動控制電路連接實訓；
5.直流電動機降壓啟動控制電路連接實訓；
6.直流電動機調速實驗及電樞串聯電阻調速控制電路連接實訓；
7.直流電動機改變電源電壓調速制電路連接實訓；
8.直流電動機改變勵磁電流調速制電路連接實訓；
9.三相交流異步電動機機械特性實驗；
10.直流電動機機械性能特性實驗；
11.交流異步電動機的點動、單向連續轉動的控制電路連接；
12.接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
13.按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
14.按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
15.三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
16.三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
17.定子繞組串聯電阻啟動控制電路的連接；
18.三相交流異步電動機能耗制動控制電路的連接；
19.三相交流異步電動機反接制動控制電路的連接；
20.多臺（3臺及以下）電動機的順序控制電路的連接
21.電動機的往返行程控制電路的連接；
22.雙速電動機調速控制電路的連接；
23.步進電機控制實訓
24.簡單的繼電器程序控制電路連接；
25.普通車床控制電路的連接；
26.CA6140車床電氣控制電路單元常見故障檢查與排除；
27.X62W銑床電氣控制電路單元常見故障的檢查與排除；
28.面板功能參數設置和操作實訓；
29.變頻器對電機點動控制、啟停控制；
30.電機轉速多段控制；
31.工頻、變頻切換控制；
32.基于模擬量控制的電機開環調速；
33.基于面板操作的電機開環調速；
34.變頻器的保護和報警功能實訓；
35.基于PLC模擬量控制的變頻器開環調速；
36.基于PLC模擬量控制的變頻器閉環調速；
37.三相晶閘管全控橋式整流電路；
38.三相晶閘管KC785集成觸發電路；
39.開關電動機控制實訓；
40.電流調節器電路；
41.速度調節器電路；
42.過電流保護電路；
43.雙閉環直流電機控制實訓；
1.車床電氣控制電路故障現象：
1)全部電機均缺一相，所有控制回路失效；
2)主軸電機缺一相；
3)主軸電機缺一相；
4)M2、M3電機缺一相，控制回路失效；
5)冷卻泵電機缺一相；
6)冷卻泵電機缺一相；
7)刀架快速移動電機缺一相；
8)刀架快速移動電機缺一相；
9)除照明燈外，其它控制均失效；
10)控制回路失效；
11)指示燈亮，其它控制均失效；
12)主軸電機不能起動；
13)除刀架快移動控制外其它控制失效；
14)刀架快移電機不啟動，刀架快移動失效；
15)機床控制均失效；
16)主軸電機啟動，冷卻泵控制失效，QS2不起作用。
2.銑床電氣控制電路故障現象：
1)主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器均沒電；
2)主軸電機無論正反轉均缺一相；
3)進給電機反轉缺一相；
4)快速進給電磁鐵不能動作；
5)照明及控制變壓器沒電，照明燈不亮，控制回路失效；
6)控制變壓器沒電，控制回路失效；
7)照明燈不亮；
8)控制回路失效；
9)控制回路失效；
10)主軸制動失效；
11)主軸不能啟動；
12)主軸不能啟動；
13)工作臺進給控制失效；
14)工作臺向下、向右、向前進給控制失效；
15)工作臺向后、向上、向左進給控制失效；
16)兩處快速進給全部失效。
二、設備構成

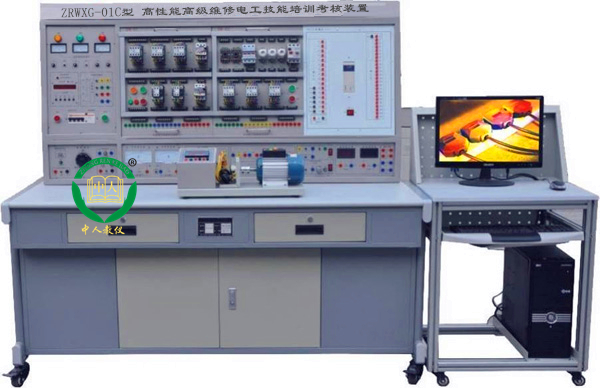

1 鐵路職培基地電工實訓室,高性能高級維修電工技能實訓裝置臺 ：
2 實訓單元掛板 ： 內置3只大功率磁盤電阻，與其他掛板配合使用；
該單元掛板與其他掛板配合，可完成電動機定子繞組串聯電阻啟動，直流電動機電樞串聯電阻啟動等實訓。
3 電力拖動掛板 ： 三相漏電保護斷路器1只、3P熔斷器1只、1P熔斷器2只、時間繼電器1只、指示燈3只、交流接觸器3只、熱繼電器3只、按鈕3只、急停開關1只、端子排21只等；（接觸器、熱繼電器采用施耐德）。
此掛板能夠獨立完成電動機轉動方向、降壓啟動、電氣控制等基本控制電路和自鎖、聯鎖、時間等控制與過載、零壓、漏電、短路保護組成的電動機控制電路連接實訓。也可完成電工上崗、初級、中級考核有關電動機控制電路連接的實訓和考核。
4 電力拖動擴展掛板 ： 行程開關4只、主令開關1只、萬能轉換開關1只、交流接觸器1只、熱繼電器1只、電子時間繼電器2只、指示燈1只、按鈕1只、端子排18只等；（接觸器、繼電器采用施耐德）。
SW011掛板是SW010的擴展單元，與SW010配合使用能夠完成電動機行程控制、斷電延時控制、轉換開關直接改變電機轉向、電動葫蘆電氣電路控制等實訓，也可完成電工上崗、初級、中級考核有關電動機控制電路連接的實訓和考核。
5 液晶單答題器 ： 與智能化實訓考核掛板匹配，液晶人機界面，中文顯示，顯示信息量更多、更直觀；
帶1條2000mm排線，用于單工位實訓設備考核
6 CA6140型車床電路智能化實訓考核掛板 ： 包括三相漏電保護斷路器1只、按鈕 3只 、主令開關 2只、指示燈 黃36V 1只 、綠36V 1只、 紅36V 2只、紅220V 1只、熔斷器3P 2只、熔斷器 1P 2只、交流接觸器 127V 3只、變壓器380V/127V 36V 1只、熱繼電器2只、號碼異形管1套、安全插座 14只、把手1對、導軌 20 cm、智能考核板 1塊；
7 電動葫蘆電路智能化實訓考核掛板 ： 包括三相漏電開關1只、按鈕4只、行程開關3只、指示燈綠2只、紅4只、熔斷器3P 1只、1P 2只 、交流接觸器4只、熱繼電器2只、號碼異形管1套、安全插座紅3只，黃3只，綠3只，藍1只，黑 1只、把手1對、導軌20cm、接線端子8只、智能考核板1塊
讓學生掌握電動葫蘆的電氣工作原理以及其排故的技能，與答題器配合可完成智能化實訓考核。
8 T68鏜床電路智能化實訓考核掛 ： 包括三相漏電保護斷路器開關1只、按鈕5只、主令開關5只、指示燈 黃1只、綠3只、紅 380V 1只 、紅220V1只、紅36V 4只、熔斷器3P 2只、1P 3只、交流接觸器7只、變壓器1只、熱繼電器1只、時間繼電器1只 帶柄開關2只、安全插座14只 、把手1對、導軌20cm、接線端子14只 、智能考核板1塊
讓學生掌握T68鏜床電路的電氣工作原理以及其排故的技能，與答題器配合可完成智能化實訓考核。
9 X62W型銑床電路智能化實訓考核掛板 ： 包括三相漏電保護斷路器 1只、按鈕開關8只、主令開關A6140型車床的電氣工作原理以及其排故的技能。4只、指示燈黃1只、綠2只、紅3只、紅2只、熔斷器3P 2只、1P 2只、交流接觸器6只、變壓器380V/127V 1只、380V/36V 1 只、熱繼電器3只、能開關2只、桿式電阻2只、號碼管1套、安全插座黃4只，綠4只，紅4只，藍3只，黑1只、把手1對、導軌15cm、接線端子10只、智能考核板1塊；
10 實訓電機 ：
三相異步電動機 （380V，單速帶測速發電機）三相異步電動機
PN(W):60、nN(r/min):1400、 UN(V):三相 AC 380、IN(A):0.33 、 連接組別：△/Y 測速發電機
PN(W):1.0、nN1(r/min):1400 、 U1(V):DC 10
三相異步電動機 帶離心開關
PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、連接組別：△/Y
他勵直流電動機
PN(W):120、nN(r/min):1000 、U1N(V):DC 110、U2N(V):DC 110、IN(A):1.25
三相雙速異步電動機
P N(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380 IN(A):0.25/0.2、連接組別：△/2Y
滑差電機（380， Y型接法）
三相同步電動機
nN(r/min):1400、UN(V):三相AC 380、IN(A):0.5 連接組別：Y
勵磁繞組
UN(V):DC 50 、IN(A):1
11 三菱主機掛板 ： 包括三菱主機FX2N–48MR 主機1個、模擬量模塊 FXON-3A 1個、安全插座、隔離板、把手 1對、鐵制掛板 1套；
12 PLC實訓掛板 ： 由PCB板制作面板，包括10種獨立項目，由PCB板制作、把手 1對、鐵制掛板 1套；
與主機掛板配合完成配合完成全自動洗衣機實訓、自動送料裝置、鐵塔之光、裝配流水線、交通燈自動/手動控制、電機控制、多種液體自動混合、步進電機、水塔水位自動控制、LED數碼管顯示實訓。（小插座）
13 三菱變頻器掛板 ： 包括采用三菱變頻器FR-D720S-0.4 kW 1個、安全插座、把手 1對、鐵制掛板 1套；
并將變頻器上的所有接點接到控制面板上的安全插拔頭上，通過變頻器面板上的開關可獨立使用；也可以將變頻器與PLC配套使用；（大插座 ）
14 仿真實訓系統 ： 仿真實訓單元通過串口與計算機進行通信，可完成四層電梯控制等13個實訓項目。軟件模擬負載的動作由PLC控制完成，且動畫中各種動作所對應的可編程控制器I/O變量能夠通過仿真控制軟件進行編輯和修改
15 電力電子掛板 ： 面板采用PCB原板，采用工業現場實際電路；
內置三相隔離變壓器、三相同步變壓器等電源，能夠獨立完成三相晶閘管半控橋式整流電路、三相晶閘管全控橋式整流電路、三相晶閘管KC785集成出發電路等實訓內容；
16 電力電子掛板 ： 面板采用PCB原板，采用工業現場實際電路；
內置內置電流調節電路、速度調節電路、過流保護電路、PWM控制的開關型穩壓電源電路；與DL002-01配合能夠完成雙閉環直流調速系統；
17 實訓用線 ： 包括電工、電子、轉接線
18 通訊電纜 ： 包括三菱通訊電纜、掛板通訊電纜、RS232C/RS422通訊電纜等
19 軟件 ： 三菱GX DEVELOPER8.34L-C（光盤） 編程軟件、仿真軟件、智能化考核軟件
20 維修電工電力拖動仿真軟件 ： 可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能
21 常用工具 ：
22 實驗說明書 ： 指導學生實訓
23 計算機小推車 ： 鋼鋁結構：用于放置計算機
三、技術參數
1.外型：整體尺寸1755mm×750mm×1790mm；
2.實訓臺架的材料：鋼制結構；
3.電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)交流輸出：
固定：三相五線 380V 接插式1組、220V接插式1組、220V插座式3組、
可調：0～220V連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能）
3)直流輸出：
固定：勵磁電源 110 V/0.5 A 1組、+12 V/1.5A 1組； -12V/1.5 A 1組； +5 V/1.5A 1組，（具有過流保護報警切斷電源，智能化誤操作記錄功能）。
可調：電樞電源 0～220V/1.5A 1組（有電壓表監控輸出）、0～24 V 可調2 A 1組（有電壓/電流表實施監控輸出狀態）；
4.接口及儀表：可配置答題器，具有答題功能，與教師計算機、智能考核掛板可進行智能化實訓考核；
5.實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能。
6.誤操作記錄裝置：誤操作報警、記錄、切斷相應電源功能。
7.儀表/表頭：
1）內部測量顯示：指針式交流電壓表1只、數字式直流電壓表1只、指針式直流電壓表1只、指針式直流電流表1只；實時監控所測電壓/電流變化；
2）實訓測量用：數顯功率因數表1只、數字交流/直流電壓表各1只、數字交流/電流表各1只；
8.整流橋：1組。
9.實訓用變壓器：（輸入）380 V/220V（輸出）110 V、36 V、20 V（兩組）、12 V、6.3 V；（具有過流保護報警切斷電源，智能化誤操作記錄功能）
四、配置表
