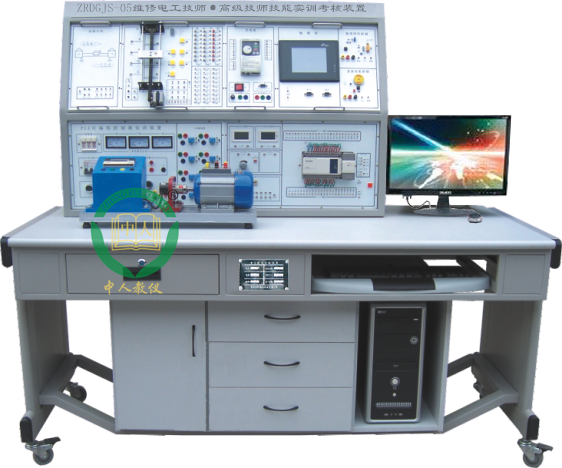

ZRDGJS-05維修電工高級技師實操實訓設備
一、實訓內容
（一）PLC模擬對象基本應用實訓1、.電動機點動與自鎖控制
2、電動機正反轉控制
3、電動機帶延時正反轉控制
4、電動機星/三角換接起動控制
5、.搶答器控制（優先級、數值運算）
6、.數碼顯示控制
7.、裝配流水線控制
8、 音樂噴泉控制
9、天塔之光控制（閃爍、發射、流水型）
10、.水塔水位控制（自動/手動，自診斷）
11、十字路通燈控制（聲效、自動/手動）
12、自動送料裝車系統控制
13、.四節傳送帶控制
14、.多種液體混合裝置控制
15、機械手控制
16、自控軋鋼機控制
17、郵件分揀機控制
18、 自控成型機控制
19、自動售貨機控制
20、四層電梯控制
21、.自動洗衣機控制
22、步進電機控制
23、.直線運動控制
24、電鍍生產線控制
（二）PLC、變頻器、觸摸屏的綜合應用實訓
25、變頻器功能參數設置與操作
26、變頻器報警與保護功能
27、變頻器無級調速
28、變頻器控制電機正反轉
29、外部端子點動控制
30、多段速度選擇變頻調速
31.、外部模擬量（電壓/電流）變頻調速
32、.瞬時停電啟動控制
33、.PID變頻調速控制
34.、PLC控制變頻器外部端子的電機正反轉
35、基于PLC的程序運轉控制
36、基于PLC模擬量控制變頻開環調速
37、基于PLC通信方式的變頻器開環調速
38、基于PLC通信方式的速度閉環定位控制
39、基于PLC模擬量方式的變頻器閉環調速
40、PLC與人機界面觸摸屏通訊控制
41、PLC、人機界面觸摸屏與變頻器通訊控制
42、PLC與人機界面觸摸屏數字量調速
43、PLC與人機界面觸摸屏模擬量調速
44、基于MCGS的RS-485網絡通信技術
二、設備構成
實訓裝置由控制屏、實訓桌、三菱主機實訓組件、實訓模擬對象掛箱（含豐富的工業現場設備模擬實訓對象）、實物對象、變頻器掛箱、觸摸屏掛箱、交流電機、接觸器、總線單元、通信模塊、工控組態軟件、仿真軟件、電機導軌及測速機構等組成。（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1、三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。定時器兼報警記錄儀：平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
2、直流電源：直流電壓0～15V可調輸出一路，直流電流0～20mA可調輸出一路。
3、直流電壓/電流表：由三位半A/D轉換器ICL7107和四個LED共陽極紅色數碼管等組成，電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級。4、功能模塊：八位電平顯示、八位邏輯電平輸出、八只點動開關、一組樓層及方向顯示、八音盒、直流24V繼電器、信號轉換座若干。
5、FX主機實訓組件：配置三菱FX1N-40 mR主機，集成數字量I/O（24路數字量輸入），F(xiàn)X1N-485BD通信模塊（2路A/D輸入、1路D/A輸出）及RS-485通信模塊，配套SC-09編程電纜。
三、技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
3.裝置容量：＜0.5KVA
4. 外形尺寸：1630mm×730mm×1300mm
5. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
四、配置表
| 序號 | 單元掛板名稱 | 單元掛板配置 | 單元掛板功能說明 |
| 1 | 實訓單元掛板 | 漏電保護開關、熔斷器、時間繼電器（電子式）、指示燈、按鈕開關、接線端子排 | 該單元掛板為實訓電路提供電源總開關，指令開關，電路的短路保護和電路運行的指示信號。 |
| 2 | 實訓單元掛板 | 交流接觸器、熱繼電器、時間繼電器、信號指示燈、接線端子排 | 該單元掛板與掛板1配套使用，可完成電動機轉動方向、降壓啟動、電氣制動等基本控制電路和由自鎖、聯鎖、行程、控制、時間等控制原則與過載、過電壓、欠電壓、零壓等保護組成的電動機控制電路連接實訓。也可完成電工上崗、初級、中級考核有關電動機控制電路連接的實訓和考核。 |
| 3 | 實訓單元掛板 | 電度表、鎮流器、日光燈管、啟輝器、電流繼電器、按鈕開關、指示燈、接線端子排 | 該單元掛板可完成日光燈電路、電能測量電路和單元配電板電路的實訓。與掛板1和掛板2配合，可在各種電動機的控制電路中添加過電流保護。該單元掛板也可完成電工上崗、初級、中級考核有關照明電路連接的實訓和考核。 |
| 4 | 實訓單元掛板 | 電磁鐵、時間繼電器、急停開關、萬能轉換開關、十字開關、過載保護器、行程開關 | 該單元掛板與掛板1和掛板2配合，可完成復雜程度不同超過銑床控制電路的電動機控制電路或生產機械、控制電路的實訓。該單元板也可完成電工上崗、初、中級考核有關生產機械控制電路連接的實訓和考核。 |
| 5 | 實訓單元掛板 | 裝有三組150Ω/1.3 A磁盤電阻 | 該單元掛板與掛板2配合，可完成電動機定子繞組串聯電阻啟動，直流電動機電樞串聯電阻啟動等實訓。 |
| 名稱 | 數量 | 名稱 | 數量 |
| 電機控制 | 1塊 | 自控成型機 | 1塊 |
| 七段數碼顯示和天塔之光 | 自控軋鋼機 | ||
| 交通信號燈自控和手控 | 多種液體自動混合 | ||
| 水塔水位自動控制 | 自動送料裝車系統 | ||
| 郵件分揀機 | 自動售貨機 | ||
| 電梯控制模型 | 自動洗衣機 | ||
| 機械手控制 | 電鍍系統 | ||
| 五相步進電動機控制 | 加工中心刀具庫 | ||
| 音樂噴泉 | 步進電機/直線運動 | ||
| 搶答器控制 | |||
| 機械滑臺控制 | |||
| 裝配流水線 |
五、概述
維修電工高級技師實操實訓設備,現代高級技師維修電工實踐教學裝置是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研制的，它集PLC、通信模塊、變頻器、觸摸屏、模擬實訓對象、仿真軟件、組態軟件于一體。適合PLC可編程控制、變頻調速控制、網絡通訊實訓教學及技師技能鑒定考核。（一）本套系統含教師主站和學生從站實訓裝置，每套維修電工高級技師實操實訓設備,現代高級技師維修電工實踐教學裝置均由控制屏、實訓桌、PLC主機組件、通信模塊、變頻器、觸摸屏、實訓模塊等組成。
（二）采用掛件結構，具有開關量、模擬量、變頻調速、控制對象、觸摸屏、總線通信等單元，能完成邏輯、模擬、過程、運動等的控制實訓教學。
（三）工控網絡組態監控實訓教學：通過RS-485現場總線網絡，將學生裝置（從站）PLC和教師主站PLC系統進行連接。學生裝置（從站）的PLC運行PLC控制對象的程序。利用網絡集中監控的功能，教師主站PLC可以對網絡進行實時監控，符合現場控制要求。每個學生單獨可以進行操作控制，通過PLC可以完成對上述各種實訓對象的控制，并通過MCGS組態軟件進行實時監控。
（四）維修電工高級技師實操實訓設備,現代高級技師維修電工實踐教學裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。
如對本產品/文章：維修電工高級技師實操實訓設備,現代高級技師維修電工實踐教學裝有任何疑問請隨時聯系我們，我們將盡力為您提供最全的實訓室建設方案和最優質的服務
本文關鍵詞：維修電工高級技師實操實訓設備,現代高級技師維修電工實踐教學裝
【維修電工高級技師實操實訓設備,現代高級技師維修電工實踐教學裝】是上海中人原創，如果您在了解產品的過程中受到啟發，想要咨詢相關設備的問題，我們將派專員為您解決疑問，或者您在閱讀【維修電工高級技師實操實訓設備,現代高級技師維修電工實踐教學裝】中有想不通的問題，也可以咨詢我們，我們將為您提供快速解決【維修電工高級技師實操實訓設備,現代高級技師維修電工實踐教學裝】問題的方案
