驅動電機冷卻系統實訓臺,驅動電機冷卻系統實訓設備是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下驅動電機冷卻系統實訓臺,驅動電機冷卻系統實訓設備。這樣能對用戶選型有非常大的幫助。
驅動電機冷卻系統實訓臺,驅動電機冷卻系統實訓設備簡介

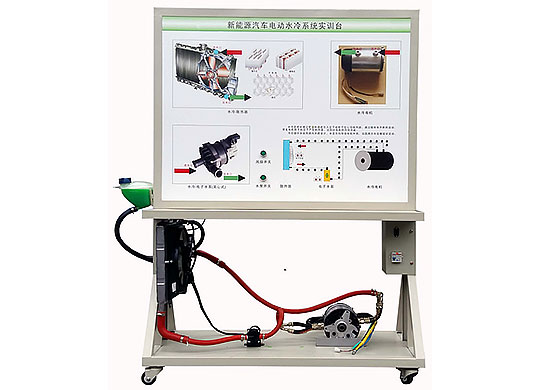

該設備采用電動車驅動電機冷卻系統為基礎，全面展示了電動車驅動電機冷卻系統的組成結構和工作過程。適用于學校對電動車驅動電機冷卻系統的理論和維修實訓的教學需要。
驅動電機冷卻系統實訓臺,驅動電機冷卻系統實訓設備功能特點
1.運行演示的電動車驅動電機冷卻系統，充分展示電動車驅動電機冷卻系統的組成結構。
2.操作控制開關，演示電動車驅動電機冷卻系統的工作過程，安裝閃爍發光二極管同步展示系統的工作過程。
3.面板采用4mm厚鋁塑板，面板UV平板噴繪打印有彩色圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理。
4.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.水冷式驅動電機通過解剖和各剖面噴涂不同顏色，使內外部件的機械結構和相互之間的裝配關系清楚的顯現在外面。
6.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
7.配套實訓指導書等教學資料，包含工作原理，實訓項目，故障分析等要點說明。
驅動電機冷卻系統實訓臺,驅動電機冷卻系統實訓設備技術規格
1.輸入電源；交流220V±10% 50Hz
2.工作電源；DC12V
3.工作溫度：-40℃～+50℃
4.設備外形尺寸：1500×700×1700mm （長*寬*高）
5.面板外形尺寸：1448×940mm（長*寬）
6.水冷電機：60V2KW無刷直流
驅動電機冷卻系統實訓臺,驅動電機冷卻系統實訓設備實訓實驗項目
1.驅動電機冷卻系統結構與原理認知。
2.驅動電機冷卻系統的端子及對應的功能認知與檢測。
驅動電機冷卻系統實訓臺,驅動電機冷卻系統實訓設備基本配置
檢測控制面板(裝有各種檢測端子以及彩色電路圖)、電子水泵、冷卻器與付水壺、水管、點火開關、水溫傳感器/溫度信號模擬裝置、模擬水冷散熱系統控制裝置、電子風扇與繼電器、水冷電機(解剖)、DC12V裝置、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm）、設備操作說明書。
