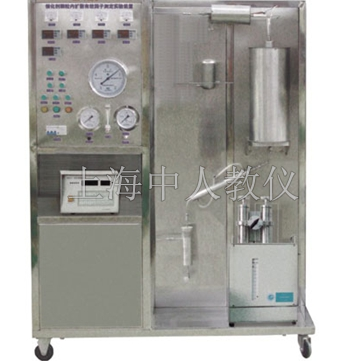

催化劑內擴散有效因子測定裝置，催化劑擴散因子測定實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下催化劑內擴散有效因子測定裝置，催化劑擴散因子測定實驗臺。這樣能對用戶選型有非常大的幫助。
催化劑內擴散有效因子測定裝置，催化劑擴散因子測定實驗臺裝置功能 1.了解內、外擴散過程及其對反應的影響。
2.掌握催化劑內擴散有效因子的概念及其測定方法。
3.了解本征反應動力學的實驗測定方法。
4.了解固定床反應器中床層的溫度分布情況。
催化劑內擴散有效因子測定裝置，催化劑擴散因子測定實驗臺主要配置 量加料泵、氣體流量計、混合器、預熱器、反應器、氣液分離器、冷凝器、溫度儀表、壓力儀表、濕式氣體流量計、閥門、管道、不銹鋼框架、儀表控制柜。
公用設施 水：裝置需冷卻水，自帶和自來水管相連的接口。
電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
實驗物料：苯
催化劑內擴散有效因子測定裝置，催化劑擴散因子測定實驗臺技術參數 1、體系：苯加氫制環己烷，催化劑：Ni/Al2O3固體顆粒。
2、管式固定床反應器：不銹鋼316L，內徑Φ12mm，長度500mm，催化劑裝填量：1.0～10mL；常壓，加熱爐：開放式爐，加熱形式：碳化硅爐+金屬內襯，三段加熱3.0kW，常溫～800℃。
3、預熱器：不銹鋼316L，內徑6mm，長度200mm，內有防返混及防溝流裝置；加熱爐：0.5kW，常溫～400℃ 。
4、產品冷凝器：316L衛生級不銹鋼，Φ76×200mm（316L內盤管）。
5、氣液分離器：容積500mL，316L衛生級不銹鋼。
6、液體泵：蠕動泵，轉速范圍0.1～50rpm，流量：0.2-10ml/min，4～20mA遠程輸出控制。
7、1 路氣體管路，氣體質量流量控制器控制氣體流量，過流材質316L不銹鋼，量程0-300ml/min,常壓～3.0MPa。 N2標定，準確度：±1%F.S。
8、濕式氣體流量計：額定流量：0.2m3/h，容積：2L，精度：±1%。
9、不銹鋼防震指針壓力表0-0.25MPa,數量2個。
8、溫度傳感器：K熱電偶，顯示分度0.1℃。
9、管路閥門：316L不銹鋼精密卡套管和閥門。
10、智能溫控儀：30段時間程序控制功能，支持多種熱電偶和熱電阻輸入規格，具備自整定和數字濾波功能，具有高低溫報警功能，控溫精度0.25級，分辨率 0.1℃。
11、溫度智能顯示系統：先進模塊化設計，測量精度0.25級，分辨率 0.1℃。
12、304不銹鋼儀表柜：各項操作及溫度、流量、壓力的顯示、調節、控制全在控制柜面板進行。
13、電器：接觸器、開關、漏電保護空氣開關。
14、外形尺寸：1500*550*1700mm(長×寬×高)，304不銹鋼框架，帶移動腳輪及禁錮腳。
15、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
