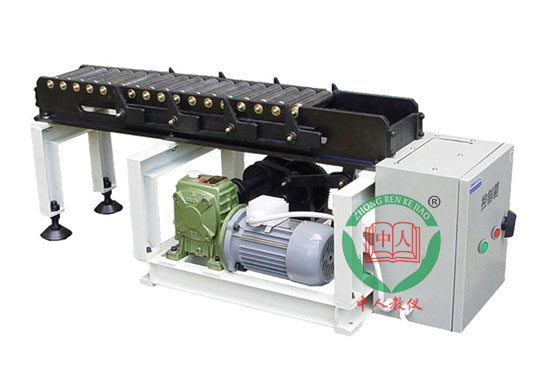

步進輸送機實驗裝置,步進輸送機實訓裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下步進輸送機實驗裝置,步進輸送機實訓裝置。這樣能對用戶選型有非常大的幫助。
步進輸送機實驗裝置,步進輸送機實訓裝置實驗項目內容:
1.繪制系統機構運動簡圖
2.了解機械的傳動方案、各種零部件在機械中的應用及各種機械的基本結構;
3.通過對機械的傳動方案及結構的分析，掌握機械運動方案和結構設計的基本要求,培養機械系統運動方案設計能力、結構設計能力和創新意識。
4.分析各機械的傳動方案的特點，并提出實現同樣功能的其它方案。
5.分析各種機構、零部件裝置在設備.上的應用，并提出可代用的方案。
6.通過拆裝分析各種典型結構的形式，并指出哪些結構根據強度設計，哪些結構根據結構要求設計。
7.設計、繪制控制系統電氣圖
步進輸送機實驗裝置,步進輸送機實訓裝置主要技術特點:
該步進輸送機實驗裝置適用于機械設計實驗教學,具有鮮明的特點。
(1) 它對應課程的主要內容,包含了各種常用機構和通用機械零部件;
(2) 具有工程實用背景，使用功能明顯;
(3) 有良好的直觀性;
(4) 結構復雜程度適中，傳動方案和結構有新穎之處。學生通過對裝置的傳動方案與結構的分析，可以掌握機械系統運動方案和結構設計的基本要求，培養機械系統運動方案設計能力、結構設計能力和創新意識。
步進輸送機實驗裝置,步進輸送機實訓裝置主要配置及技術參數:
1.電動機:功率N= 180 W轉速n= 1400 r/min
2.電源: 380V +20% 50Hz
3.蝸桿減速器:傳動比i=50、中心距a=50
4.滑車往復速度: 14次/min
5.工作臺尺寸: 900x155 (mm)
6.外形尺寸: 1370 x450 x485 (mm)
