施耐德PLC實訓臺,施耐德PLC自動化控制實訓臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下施耐德PLC實訓臺,施耐德PLC自動化控制實訓臺。這樣能對用戶選型有非常大的幫助。

施耐德PLC實訓臺,施耐德PLC自動化控制實訓臺

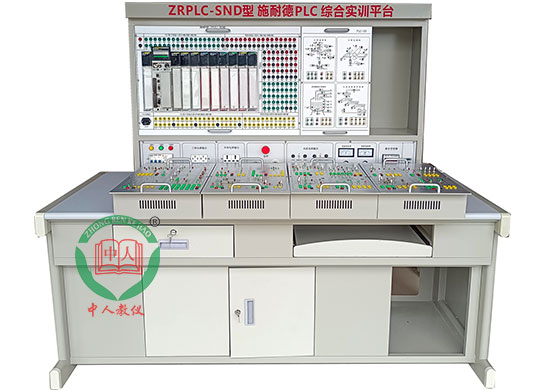

參考圖片

一、施耐德PLC實訓臺,施耐德PLC自動化控制實訓臺概述：

PLC自動化控制實訓臺”是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、技師的職業培訓與技能鑒定而研制的，它適合PLC可編程控制實訓教學及技師技能鑒定考核。

二、施耐德PLC實訓臺,施耐德PLC自動化控制實訓臺特點

1、本套系統含教師主站和學生從站實訓裝置，每套實訓裝置均由控制屏、實訓桌、PLC主機組件、通信模塊等組成。

2、采用掛件結構，具有開關量、模擬量、控制對象等單元，能完成邏輯、模擬、過程、運動等的控制實訓教學。

4、裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。

三、施耐德PLC實訓臺,施耐德PLC自動化控制實訓臺技術性能

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜0.5kVA

4、重量：100kg

5、外形尺寸：1700mm×700mm×1650mm

6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、實訓裝置的基本配置及功能

實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊、等組成。

（一）控制屏

1、交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。

3、直流電源、直流電壓/電流表、邏輯電平輸出及指示等

直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；

4、PLC主機模塊：施耐德品牌

電源供電模塊	140CPS21400
網絡通訊模塊	CPU67160
CRA通訊模塊	NOE77101
DI開關量開入模塊	CRP93200
溫度量輸入模塊	CRA93200
AO模擬量輸出模塊	ERT85410
CPU模塊	DDI35300
CRP通訊模塊	DD035300
SOE量模塊	ARI03010
DO開關量開出模塊	ACI04000
AI模擬量輸入模塊	ACO1300
