挖掘機液壓系統實訓裝置的操作指南是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下挖掘機液壓系統實訓裝置的操作指南。這樣能對用戶選型有非常大的幫助。

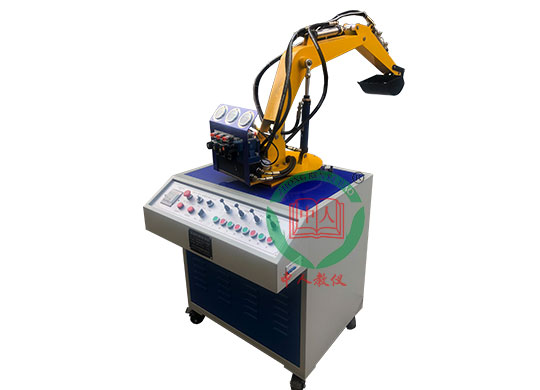

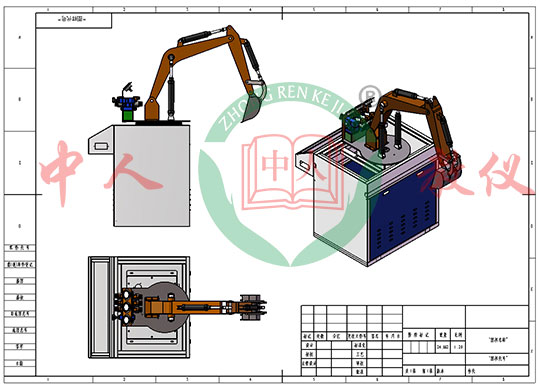

參考圖片
手動調壓操作
a)接通電源，合上空開，松開急停按鈕，面板上電源指示燈點亮。
b)首先調節先導式溢流閥，逆時針旋轉手柄至最大，然后開啟油泵，面板上“啟動”“停止”按鍵，旋至“啟動”，此時油泵電機啟動，油泵指示點亮。
c)調節先導式溢流閥至系統壓力為2.5MPa-4MPa范圍內，順時針旋轉手柄，觀察設備上的壓力表，使系統壓力至2.5MPa-4MPa范圍內。
d)調節“手動”“自動”按鈕，至“手動”。
e)上述操作完成后，可執行其它手動操作。
大動臂手動操作
接通電源，合上空開，松開急停按鈕，面板上電源指示燈點亮。
首先調節先導式溢流閥，逆時針旋轉手柄至最大，然后開啟油泵，面板上“啟動”“停止”按鍵，旋至“啟動”，此時油泵電機啟動，油泵指示點亮。
調節先導式溢流閥至系統壓力為2.5MPa-4MPa范圍內，順時針旋轉手柄，觀察設備上的壓力表，使系統壓力至2.5MPa-4MPa范圍內。
調節“手動”“自動”按鈕，至“手動”。
通過操作面板上“大動臂”手柄按鈕或“大動臂”升降按鈕，可實現大動臂的升降操作。
教學設備：挖掘機液壓系統實訓裝置
一、實驗項目
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓挖掘機械演示控制實驗。
3、PLC軟件仿真演示及控制實驗。
4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、實驗內容
1、液壓挖掘機械演示控制實驗
1）挖掘作業，鏟斗和斗桿復合進行工作實驗；
2）回轉作業，動臂提升同時平臺回轉；
3）卸料作業，斗桿和鏟斗工作同時大臂可調整位置高度；
4）返回，平臺回轉、動臂和斗桿配合回到挖掘開始位置。
2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。
2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、挖掘機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、挖掘機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數
電機型號：M3P4H523 功率：1.5KW 轉速：1450r/min
油泵型號：VP-15 額定壓力：7Mpa 額定流量：8ml/rev
外形尺寸：1550×650×1800mm
