噴管實驗裝置,噴管教學設備是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下噴管實驗裝置,噴管教學設備。這樣能對用戶選型有非常大的幫助。

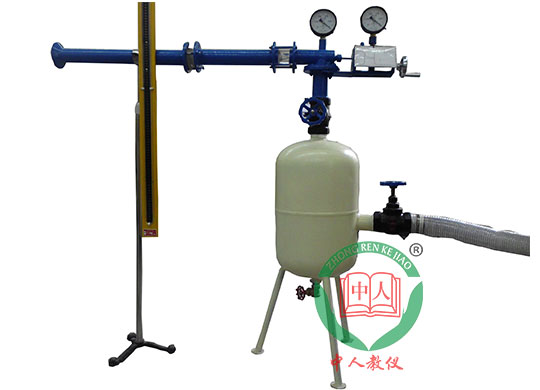

噴管實驗裝置,噴管教學設備主要配置：
噴管本體，支架，有機玻璃漸縮噴管、有機玻璃漸縮漸擴噴管，穩壓罐，真空壓力表2個，孔板流量計，U型差壓計，調節閥門，真空泵(用戶自備)，測壓探針，探針位移裝置，刻度標尺，進口集流器，不銹鋼臺架等。
噴管實驗裝置,噴管教學設備技術參數：
1、輸入電源：三相AC380V±10% 50Hz，功率5.5KW。
2、壓力測量采用-0.1-0MPa精密真空表,精度0.4級。流量測量采用低雷諾數錐形孔板流量計，喉徑φ20mm。
3、噴針直徑φ4±0.2mm。穩壓罐：直徑φ400mm，進氣口徑Φ63mm,出氣口徑Φ57mm。
4、外形尺寸：2000×500×1000mm，外形為不銹鋼支架。
5、用戶自配儀器，真空泵：抽氣速率：54L/s，極限真空：1.33帕，速率：385r/min，功率：5.5KW。
噴管實驗裝置,噴管教學設備實驗目的：
加深對噴管臨界狀態的理解。
鞏固和驗證氣流在噴管中流動的基本理論
了解氣流在噴管流動中的壓力、流量的變化規律及測試方法.
