程控交換實驗箱,程控交換實驗裝置

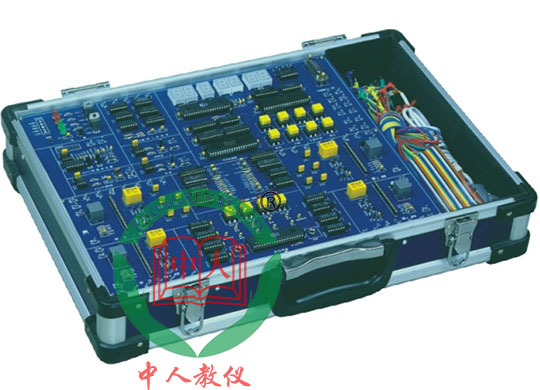

參考圖片
程控交換實驗箱,程控交換實驗裝置是根據《程控交換原理》教材，并結合教學和實踐的需要，研究開發的一套實驗系統。系統采用模塊化結構設計，軟硬件結合，模塊之間聯接靈活，測試方便。
程控交換實驗箱,程控交換實驗裝置實驗項目
1、用戶線接口電路及二/四線變換實驗
2、程控交換PCM編、譯碼實驗
3、多種信令音及鈴流信號發生器實驗
4、雙音多頻DTMF接收與分析實驗
5、話務臺人工模擬系統操作實驗
6、交換網絡原理(可編程)系統實驗
7、中繼接口模擬局域網通信系統分析實驗
8、程控交換原理編程調試實驗
9、用戶摘掛機信號檢測實驗
10、信令傳輸交換分析實驗
11、中央控制(CPU)單元實驗
12、局內交換編程實驗
13、數字中繼交換編程實驗
14、電話號碼的改寫與分析(可編程)實驗
15、數字時隙交換實驗
16、空分交換實驗
17、單臺實驗箱實現程控交換原理綜合實驗
18、兩臺實驗箱實現分局交換機通信實驗
19、信號傳輸電話系統計時計費(可編程)實驗
20、對CPU的監控處理程序進行局部小修改的實驗
21、程控交換機若干新服務功能的實驗
程控交換實驗箱,程控交換實驗裝置特點
1、集成了三種交換網絡：人工交換、空分交換、時分交換，再現了交換網絡的發展歷程;
2、模擬經典的局域交換系統的架構，將中央處理器、記發器、話路交換控制器等單元部分獨立開來，讓學生充分了解程控交換系統構成;
3、完善的程控交換系統管理功能，完整的實驗指導文檔;
4、利用單片機實現信令及信號音的產生;
5、對每一話路時隙可以隨意配置，讓學生充分理解時分復用、時隙交換的概念;
6、參數本地設置：可設置分機號碼、通話等級、系統時間;
7、強大的系統自檢功能;
8、外線接口可以與市話網相連，實現用戶交換機的所有功能;
9、主叫識別功能：實驗箱具有主叫識別的發送和接收功能，有助學生更清晰的理解主叫識別的原理和工作方式;
10、后臺管理軟件功能完備，從圖形化的方式清楚的展示了程控交換原理、計費、中繼等工作方式;
11、空分中繼可在兩臺程控箱之間的任意電話間進行呼叫和通話;
12、數字時分中繼可在兩臺程控實驗箱之間八部電話同時兩兩互相進行通話且不影響;
程控交換實驗箱,程控交換實驗裝置構成
系統硬件主要由以下幾個部分構成：
1、電源輸入模塊：產生整個實驗箱所需要的各種電壓的工作電源。
輸入：AC220V±10%，輸出：DC±12V±5%，+5V±5%。
2、用戶接口電路：該設計中采用的四路模擬用戶接口;
3、外線接口：作為用戶交換機和局用交換機相連;
4、中央處理器：由MSC-51系列的單片機實現，主要實現人機界面的管理，串口通信 以及參數設置及系統管理功能;
5、記發器：由MSC-51系列的單片機實現，主要實現信令的管理，CID功能，DTMF 撥號話路選擇，用戶/外線接口指示等功能;
6、話路交換控制器：由MSC-51系列的單片機實現對時分交換單元和空分交換單元的控制。
7、機箱：鋁合金材料，綠色環保，造型美觀大方。外形尺寸：420×300×100mm。
