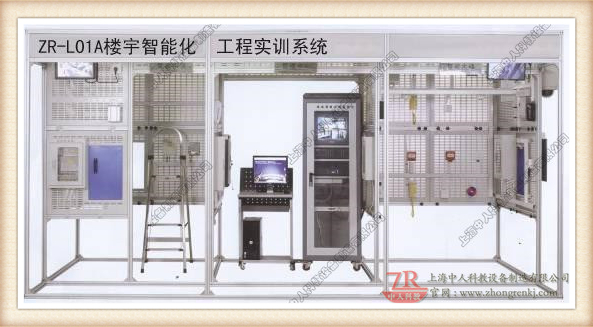

ZR-L01B樓宇自動化實訓裝置,樓宇自動化工程實訓系統
ZR-L01A建筑智能化工程實訓系統,工程實訓考核裝置是上海中人教儀智能系列產品之一，是大型的智能樓宇實訓裝置，最多可容納30多人同時進行實訓。是各大院校考校學生的重要實訓設備。

一、ZR-L01B建筑智能化工程實訓系統,樓宇工程實訓考核裝置產品概述

ZR-L01B建筑智能化工程實訓系統,樓宇工程實訓考核裝置是為職業院校、職業教育培訓機構研制的樓宇自動化技術實訓考核設備，根據智能建筑行業樓宇自動化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、綜合布線技術、DDC技術等，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合智能建筑、樓宇自動化等相關專業的教學和培訓。

該系統在結構上以智能建筑模型為基礎，包含了智能大樓、智能小區、管理中心和樓道等典型結構，涵蓋了對講門禁、安防、視頻監控、消防、綜合布線和DDC控制六個系統，各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養、交流溝通能力等。

二、ZR-L01B建筑智能化工程實訓系統,樓宇工程實訓考核裝置系統結構與組成

ZR-L01B建筑智能化工程實訓系統,樓宇工程實訓考核裝置采用真實智能建筑模型，包含智能大樓、智能小區、管理中心和樓道等功能區域。

智能大樓設計了雙層結構，墻體內部設有預埋管道，可實現綜合布線系統的穿管布線和橋架布線等工程訓練，體現了綜合布線工程水平布線和垂直布線結構。

樓道和智能小區分別設有單元門和單戶門，可實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。

管理中心實現智能小區和智能大樓的集中監控和管理，包含了管理中心機、視頻監控臺和消防控制主機等各功能區域的管理設備。

在智能大樓、智能小區區域內，可安裝布置消防系統現場設備，真實再現消防系統實際工程情景。

在智能大樓、智能小區、管理中心和樓道各區域內，安裝典型監控器材（各類型的高速球云臺攝像機、彩色半球攝像機、黑白半球攝像機等），實現主要出入口和關鍵區域視頻監控。

在智能建筑模型周圍安裝紅外對射、幕簾探測器實現智能建筑行業的典型周界防范。

各功能區域之間采用工程橋架實現系統連接。

三、ZR-L01B建筑智能化工程實訓系統,樓宇工程實訓考核裝置技術性能

1.輸入電源：單相三線～220V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔≤4000m

3.裝置容量：≤1kVA

4.外形尺寸：4660mm×2220mm×2300mm。

5.安全保護：具有漏電壓、漏電流保護，安全符合國家標準

6.基本配置：

安裝布線網孔板   780mm×750mm    26塊

                               710mm×390mm    1塊

                               1500mm×260mm   3塊

                               1500mm×500mm   3塊

                                1500mm×400mm   1塊

                                 總電源箱    空氣開關    1套

                                 安防控制系統  AC24V、DC12V/5A、DC18V/1.5A  1套

                                 消防控制系統 DC24V/2A、24V繼電器   1套

                                 DDC控制系統   HW5201、HW5208、DC24V/5A24V繼電器   1套

                                電腦桌    600mm×600mm×800mm（長×寬×高）   1臺

                                鋼凳      Φ300mm×450mm（圓×高）   1把

                                鋁人字梯   900mm×250mm×1200mm（長×寬×高）   2把

                               工程塑料卡件   20mm×10mm×11mm（長×寬×高）   500個

四、ZR-L01B建筑智能化工程實訓系統,樓宇工程實訓考核裝置通過項目任務實施，可考察的職業能力

1.智能建筑的結構設計能力

2.樓宇自動化工程設計能力

3.消防報警系統設計、安裝施工與調試能力

4.安防監控系統設計、安裝與調試能力

5.對講門禁系統設計、安裝與調試能力

6.綜合布線系統施工能力

7.智能建筑系統故障診斷與調試能力

8.DDC的接線、編程和調試能力

9.監控軟件組態、通訊和運行能力

五、ZR-L01B建筑智能化工程實訓系統,樓宇工程實訓考核裝置系統結構與組成

樓宇自動化工程技能實訓系統采用真實智能建筑模型，包含智能大樓、智能小區、管理中心和樓道等功能區域。

智能大樓設計了雙層結構，墻體內部設有預埋管道，可實現綜合布線系統的穿管布線和橋架布線等工程訓練，體現了綜合布線工程水平布線和垂直布線結構。

樓道和智能小區分別設有單元門和單戶門，可實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。

管理中心實現智能小區和智能大樓的集中監控和管理，包含了管理中心機、視頻監控臺和消防控制主機等各功能區域的管理設備。

在智能大樓、智能小區區域內，可安裝布置消防系統現場設備，真實再現消防系統實際工程情景。

在智能大樓、智能小區、管理中心和樓道各區域內，安裝典型監控器材（各類型的高速球云臺攝像機、彩色半球攝像機、黑白半球攝像機等），實現主要出入口和關鍵區域視頻監控。

在智能建筑模型周圍安裝紅外對射、幕簾探測器實現智能建筑行業的典型周界防范。

各功能區域之間采用工程橋架實現系統連接。

六、ZR-L01A建筑智能化工程實訓系統,樓宇工程實訓考核裝置以工作過程導向，工學結合的模式規劃教學活動，完成以下任務

1.可視對講門禁系統安裝、接線和調試項目

△系統部件安裝任務

單元門口主機、室外呼叫模塊、室內可視對講模塊、非可視對講模塊、聯網器和管理中心機等主要器件的選擇、檢測，并將上述器件安裝到對應區域的合理位置。

△系統接線任務

完成可視對講門禁系統的線路鋪設和連接。

△系統調試任務

設置可視對講門禁系統器件的相關參數，完成室外主機地址設置、室內分機地址設置、ID卡分配與注冊、管理中心機設置等，實現室外主機呼叫室內分機、室內分機呼叫管理中心機、室外主機呼叫管理中心機、密碼開鎖、室內分機主動開鎖、刷卡開鎖、可視對講軟件記錄、處理開門、報警信息等功能。

2.安防系統安裝、接線和調試項目

△家用緊急求助按鈕、可燃氣體探測器、紅外對射報警器、聲光報警器、紅外探測器、門磁等安防探測器的選擇、檢測，并將上述器件安裝到對應區域的合理位置。

△安防探測器和報警主機、視頻監控系統之間的線路鋪設和連接。

△安防探測器和報警器、視頻監控之間聯動的參數設置、聯動編程。

3.消防聯動系統安裝、接線、調試、編程和運行項目

△系統部件安裝任務

智能光電感煙探測器、智能電子差定溫感溫探測器、總線隔離器、可燃氣體探測器、手動報警按鈕、編碼單輸入模塊、編碼單輸入/單輸出模塊、消火栓報警按鈕、火警聲光警報器、編碼器等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。

Ø系統接線任務

完成消防聯動系統的線路鋪設和連接。

Ø系統調試、編程和運行任務

通過系統模塊的參數設置和聯動編程，實現消火栓泵、排煙機、聲光報警器。

4.綜合布線系統安裝、布線、接線、調試、編程和運行項目

Ø系統部件安裝任務

RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡模塊、路由器、墻柜、電話機、RJ11水晶頭、RJ45水晶頭等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。

Ø系統布線、接線任務

完成綜合布線系統的水平布線、垂直布線、線槽布線，實現指定模塊的線路連結（端接）。

Ø系統調試、編程和運行任務

通過系統模塊的參數設置和編程，實現終端電話呼叫、信息插座功能測試。

5.視頻監控系統安裝、接線和編程、調試項目

Ø系統部件安裝任務

高速球云臺攝像機、彩色半球攝像機、黑白半球攝像機、矩陣主機、彩色監視器、硬盤錄像機等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。

Ø系統接線任務

完成視頻監控系統的線路鋪設和連接。

Ø系統編程、調試任務

通過系統模塊的參數設置和編程，實現監視器的視頻監控和畫面切換，高速球型云臺旋轉、聚焦動作控制和報警聯動錄像。



---
