吊車模擬演示實訓裝置
欄目分類：產品總目錄 發布日期：2020-04-20 瀏覽次數：次
吊車模擬演示實訓裝置,汽車吊液壓操作演示實驗臺液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。咨詢熱線13122891392
聯系方式見右側懸浮框
中人教儀廠專業為客戶提供【吊車模擬演示實訓裝置,汽車吊液壓操作演示實驗臺】的實訓室建設方案，對【吊車模擬演示實訓裝置,汽車吊液壓操作演示實驗臺】施行三包售后服務，如果您對我們的【吊車模擬演示實訓裝置,汽車吊液壓操作演示實驗臺】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

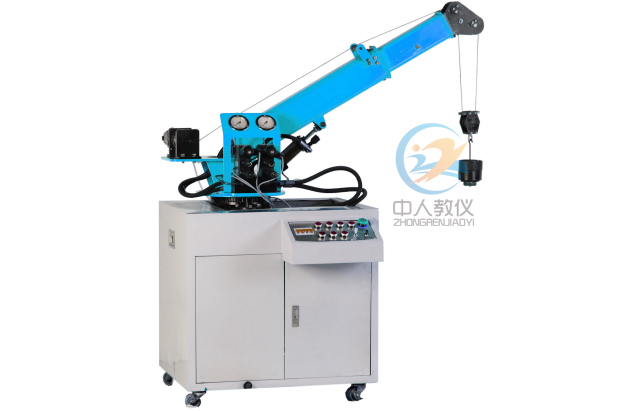

ZRYY-QZJ起重機實訓臺
汽車起重機是以輪胎式基礎車為載體配以起重設備工作裝置和操縱機構組成的自行起重機械，是工程機械中用途很廣泛的一個機種。它適用于大型野外施工工程，如建筑工地、施工筑路、水利工程、國防工事、修建路塹等工程中起運、提升等作業。
一、實驗項目
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。2、液壓起重機械演示控制實驗。
3、PLC軟件控制實驗。
4、序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、實驗內容
1、起重機械演示控制實驗回轉 " 升縮 " 變幅 " 起升
2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1、汽車起重機實訓臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制推操作于一體。2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、起重機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、起重機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數
電機型號：M3P4H523 功率：1.5KW 轉速：1450r/min油泵型號：VP-15 額定壓力：7Mpa 額定流量：8ml/rev
外形尺寸：1450×680×1780mm
五、液壓實驗臺的具體配置
| 序號 | 名稱 | 規格型號 | 數量 | 廠 家 | 備 注 |
| 1 | 電機 | M3P4H523 | 1 | 河谷機電 | |
| 2 | 變量葉片泵 | VP-15 | 1 | 河谷機電 | |
| 3 | 油箱 | 40L | 1 | 中人教儀 | |
| 4 | 油位指示計 | YWZ-150 | 1 | 浙江東甌 | |
| 5 | 回油濾油器 | WU-160×100J | 1 | 浙江金洋 | |
| 6 | 空氣濾清器 | EF-25 | 1 | 浙江金洋 | |
| 7 | 液壓油 | 32# | 1 | 中人教儀 | |
| 8 | 油路板集成塊 | 1 | 中人教儀 | ||
| 9 | 油缸 | M0B30/16/150LB | 2 | 上海正控 | |
| 10 | 三位四通電磁換向閥 | MBP-02 | 2 | 朝田液壓 | |
| 11 | 疊加式節流閥 | MTP-02 | 1 | 朝田液壓 | |
| 12 | 帶減速調速電機 | 220V 120W | 1 | 歐鵬電機 | |
| 13 | 伸縮臂 | 1 | 中人教儀 | ||
| 14 | 起吊機構 | 1 | 中人教儀 | ||
| 15 | 轉動臂 | 1 | 中人教儀 | ||
| 16 | PLC | FX1S-20MR | 1 | 三菱 | |
| 17 | PLC通訊電纜 | 1 | 三菱 | ||
| 18 | 接近開關 | LJ12A3-4-Z/BX | 2 | 長豐電子 | |
| 19 | 中間繼電器 | HH54P | 9 | 前進電器 | DC24V |
| 20 | 接觸器 | CJ20-25 | 3 | 德力西 | 20A 220V |
| 21 | 三相漏電保護開關 | DZ47LE | 1 | 德力西 | C20 |
| 22 | 塑料外殼式斷路器 | DZ108-20 | 2 | 德力西 | 6.3-10A |
| 23 | 單極斷路器 | DZ47-63 | 2 | 德力西 | C6 1P |
| 24 | 單極斷路器 | DZ47-63 | 2 | 德力西 | C3 1P |
| 25 | 緊停按鈕 | LAY50-11Z | 1 | 上海雙科 | |
| 26 | 自鎖帶燈按鈕 | LAY50-11DT/24 | 12 | 上海雙科 | |
| 27 | 兩檔旋鈕 | LAY50-11X2 | 2 | 上海雙科 | |
| 28 | 信號燈 | NXD-211 | 21 | 上海雙科 | 24V |
| 29 | 開關電源 | HS-150-24 | 1 | 上海明緯 | |
| 30 | 普通按鈕 | CAY50-11 | 9 | 上海雙科 | |
| 31 | 快速插頭插座 | XS12K2P | 18 | 錦連電器 | 二芯 |
| 32 | 二極管 | ZN4007 | 6 | MIC | 200V |
| 33 | 電器控制模塊 | 1 | 中人教儀 | ||
| 34 | PLC編程軟件 | 1 | 三菱 | ||
| 35 | PLC編程手冊 | 1 | 三菱 | ||
| 36 | 使用說明書 | 1 | 中人教儀 | ||
| 37 | 實驗指導書 | 1 | 中人教儀 | ||
| 38 | 裝箱單 | 1 | 中人教儀 | ||
| 39 | 三通接頭 | M16×1.5 | 3 | 中人教儀 | |
| 40 | 三通接頭 | M14×1.5 | 3 | 中人教儀 | |
| 41 | 耐壓膠管 | 4 | 上海 | ||
| 42 | 防震壓力表 |
YTN60 （0-10MPa 2.5級） |
3 | 紅旗 | |
| 43 | 活動扳手 | 10，， | 1 | 上海 | |
| 44 | 內六角扳手 | 1 | 上海 | ||
| 45 | 開口扳手 | 8-10 | 1 | 上海 | |
| 46 | 開口扳手 | 12-14 | 1 | 上海 | |
| 47 | 開口扳手 | 17-19 | 1 | 上海 | |
| 48 | 螺絲刀（一字、十字） | 6，， | 各1 | 上海 | |
| 49 | 螺塞 | M10×1 | 10 | 上海 | |
| 50 | 尖嘴鉗 | 1 | 上海 | ||
| 51 | 工具盒 | 1 | 上海 | ||
| 52 | 防塵罩 | 1 | 中人教儀 | ||
| 53 | 組合墊 | φ10 | 10 | 寧波 | |
| 54 | O型圈 | 20 | 寧波 | ||
| 55 | O型圈 | 10 | 寧波 | ||
| 56 | O型圈 | 10 | 寧波 | ||
| 57 | 生料帶 | 1 | 長沙 | ||
| 58 | 起重機械 | 1550*650*1800mm | 1 | 中人教儀 |
如對本產品/文章：吊車模擬演示實訓裝置,汽車吊液壓操作演示實驗臺有任何疑問請隨時聯系我們，我們將盡力為您提供最全的實訓室建設方案和最優質的服務
本文分享鏈接：http://www.kdggw.cn/cpzh/4319.html
常見問題：
問題①：你們公司都有什么資質？
答：我們中人公司是國家注冊的生產商，具有專利證書、軟件著作權等生產型企業應當具備的資質，并且我們生產的【吊車模擬演示實訓裝置,汽車吊液壓操作演示實驗臺】都是100%測試才允許出廠的。
問題②：如果我們單位購買【吊車模擬演示實訓裝置,汽車吊液壓操作演示實驗臺】是否包含安裝調試培訓服務？
答：我們所有設備如果沒有注明“不含安裝/調試/培訓”等字樣（舉例：【吊車模擬演示實訓裝置,汽車吊液壓操作演示實驗臺】不含安裝調試培訓，含運費。），都是可以包安裝調試培訓的。
問題③：你們能提供【吊車模擬演示實訓裝置,汽車吊液壓操作演示實驗臺】的整體實訓室的建設方案嗎？
答：如果您對我們的【吊車模擬演示實訓裝置,汽車吊液壓操作演示實驗臺】有意向，可以來電咨詢或者咨詢企業QQ：2198972893。讓我們客服為您量身定做一個方案或者提供我們現有的方案。同時需要您留下貴單位的全稱，方便我們做報告。
