液壓傳動與控制實驗教學培訓系統

欄目分類：產品總目錄發布日期：2020-05-09 瀏覽次數：次

液壓傳動與控制實驗教學培訓系統,液壓實驗箱子集元件元件、液壓泵站、調速電機及電氣控制部分為一體箱，咨詢熱線13122891392

聯系方式見右側懸浮框

中人教儀廠專業為客戶提供【液壓傳動與控制實驗教學培訓系統,液壓實驗箱】的實訓室建設方案，對【液壓傳動與控制實驗教學培訓系統,液壓實驗箱】施行三包售后服務，如果您對我們的【液壓傳動與控制實驗教學培訓系統,液壓實驗箱】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

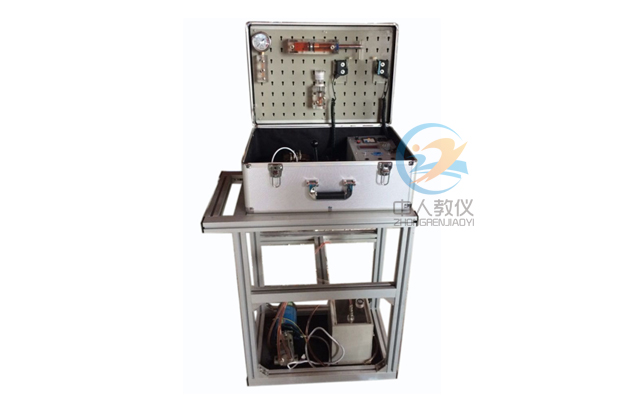

ZRYY-01傳動實驗箱

一、產品概述

液壓傳動實訓可進行液壓傳動演示、液壓傳動基本回路（壓力、流量、方向控制回路）。液壓實訓裝置適合職業院校相關專業液壓傳動、液壓與氣壓傳動等課程的實訓教學。
液壓傳動實驗箱,液壓實訓裝置,液壓傳動實訓

液壓傳動實驗箱,液壓實訓裝置,液壓傳動實訓

二、系統特點

1、液壓元件以透明有機玻璃外殼為主，工作介質為白色液壓油，系統工作時可清晰觀察到液壓元件閥芯的工作過程，直觀性強。
2、液壓元件管路以透明軟管連接，結構緊湊、連接可靠、不漏油。
3、箱子集元件元件、液壓泵站、調速電機及電氣控制部分為一體箱，教師可方便的將設備帶入課堂進行現場演示教學和實物講解

三、技術性能

1、輸入電源：?jiǎn)蜗嗳€220V，50Hz
2、裝置容量：<0.3KVA
3、定量齒輪泵：額定壓力1.6MPa,額定流量：4L/min
4、直流調速電機：額定電壓：AC220V，額定功率：180W，額定轉速：1400r/min
5、外開尺寸：550mm*370mm*230mm

四、實訓項目

1、用O型換向閥的換向回路。
2、進油節流調速回路。
3、回油節流調速回路。
4、行程開關換向回路。
5、用減壓閥的減壓回路。
6、壓力調定回路。
7、手動換向閥的換向回路
8、定量泵調速回路

五、配置清單

便攜式液壓傳動基礎實訓箱配置清單

序號	名稱	規 格型號	數量
1.	實訓箱	550mm370mm220mm。	1套
2.	實訓對象-主框架	采用：40×40工業鋁合金型材，實訓平臺采用：A3冷軋鋼板，表面密紋噴塑處理。	1臺
3.	油箱		1件
4.	電氣控制面板	電源部分、繼電器	1
5.	液壓油	紅色	10斤
6.	直流調速電機	功率：180W工作電壓：220V	1只
7.	齒輪油泵	額定排量≥6ml/rev 額定壓力≥1.6MPa	1只
8.	調速器	90-1400r/min	1個
9.	雙作用單出桿油缸	透明液壓元件	1個
10.	三位五通手動換閥	透明液壓元件	1個
11.	三位四通電磁換向閥（O）	透明液壓元件	1個
12.	直動式溢流閥	透明液壓元件	1個
13.	先導式減壓閥	透明液壓元件	1個
14.	節流閥	透明液壓元件	1個
15.	壓力表座	透明液壓元件	1個
16.	耐震壓力表	硅油耐震	1個
17.	閉鎖式液壓接頭連接線		1套
18.	電磁閥通用連接線		1根
19.	實驗指導書	電子版	1份
20.	電源線		1條
21.	行程開關		2個

如對本產品/文章：液壓傳動與控制實驗教學培訓系統,液壓實驗箱有任何疑問請隨時聯系我們，我們將盡力為您提供最全的實訓室建設方案和最優質的服務
