維修電工實驗臺
欄目分類：產品總目錄 發布日期：2020-10-20 瀏覽次數：次
維修電工實驗臺,維修電工實訓裝置各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成，咨詢熱線13122891392
聯系方式見右側懸浮框
中人教儀廠專業為客戶提供【維修電工實驗臺,維修電工實訓裝置】的實訓室建設方案，對【維修電工實驗臺,維修電工實訓裝置】施行三包售后服務，如果您對我們的【維修電工實驗臺,維修電工實訓裝置】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

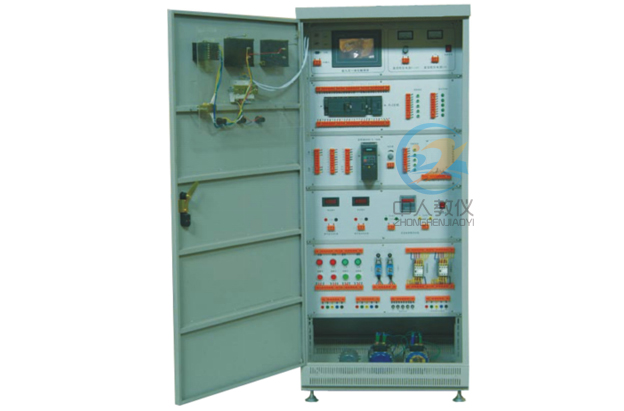

ZRDG-DJ高級維修電工實驗裝置
一、產品概述：
高級電工實訓平臺是在中級電工的基礎上進行改進，增加了PLC直接控制工業電氣實驗、再增加了變頻器的自動調速實驗及觸摸屏實驗，該裝置按標準電氣控制柜設計制造規格，采用網孔板結構。突出技能訓練，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。
二、產品特點：
1、考核功能：設備裝有定時器及誤操作報警記錄儀，平時作為時鐘使用，考核時可設定時間，在規定的時間內要求學生完成實驗項目，具有設定實驗時間定時報警、提前提醒后切斷電源的功能。同時還具有自動記錄出由于接線或操作錯誤所造成漏電及過流、短路告警及電源通斷的總次數。為學生實驗技能的考核提供一個統一的標準。2、安全性能：裝置設有電流型、電壓型漏電保護裝置保障人身安全，適用學生操作的特殊要求。同時還設有過流或短路保護裝置，以保證設備的安全。設備由三相五線制電源輸入，電源由接觸器通過起、停按鈕進行控制，設有三相電壓表指示。裝有電流型漏電保護器，控制屏若有漏電現象，漏電流值超過一定值，即切斷電源，還裝有電壓型漏電保護器，對總電源輸出及實驗過程中的接線等若有漏電現象，即報警并使裝置內的接觸器跳閘，切斷電源確保人身安全。還設有一套過流保護裝置，輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源確保設備安全。
3、合理結構：設備以標準的配電柜為主柜，利用柜體的雙面空間，科學地布置電器及配套實驗器材。該柜設計合理，實操方便，一柜多用，所有電器元件接點都已接到接線端子上，學生只需在接線端子上接線實驗，延長了電器元件使用壽命、降低了材料損耗。
4、美觀外形：裝置布局合理，外形美觀，面板示意圖明確、直觀。走線清晰整潔，減少了出故障的環節，提高可靠性。裝置采用鐵質雙層亞光密紋噴塑結構；結構牢固美觀。美觀大方的產品外形，先進的結構和工藝。使人感覺賞心悅目。
三、技術參數：
1、輸入電源：三相四線 380V±10% 50Hz2、工作環境：溫度溫度：-10℃～+40℃ 相對濕度：≤85%（25℃）
3、裝置容量：≤1.5KVA
4、外形尺寸：700×600×1700mm
四、產品組成：
1、實訓柜實訓柜為鐵質亞光密紋噴塑結構：采用冷軋鋼板擠壓成型，實訓柜含有帶腳剎的萬向移動輪子四個。
2、柜門
（1）裝有一只交流電壓表、1只交流電流表、電壓指示切換開關；控制柜的供電急停按鈕和啟停開關控制，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小。
（2）安全保護體系。
1）電網三相電源經漏電保護器、交流接觸器，再經斷路器輸出到各實訓用電。
2）設有漏電保護裝置，動作電流30mA，對實訓過程中的漏電能自動斷開總電源。
3）設有過流保護裝置，輸出短路或負載太大，電流超過設定值，系統即切斷總電源。
4）斷電保護。
5）裝置采用接地保護。
3、內部配置模塊：
用走線槽把內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均已引到專用端子排上，學生從端子排上接線/布線，接近工業產際現場。
（1）交流電源
設有控制變壓器一組，原邊380V交流電源輸入，變壓器副邊即可輸出110V、36V、24V、12V、6.3V的交流電壓。
（2）儀器儀表
提供交流電壓表，測量范圍為0～500V，精度2.5級。
提供交流電流表，測量范圍為0～5A，精度2.5級。
4、網孔板（兩組）
該網孔板采用優質冷軋鋼板加工，雙表面亞光密紋噴塑結構，堅固耐用。
5、元器件明細表
| 序號 | 貨物名稱 | 規格型號 | 數量 | 序號 | 貨物名稱 | 規格型號 | 數量 |
| 1 | 指針電流表 | 42L6-A 5A | 3 | 20 | 漏電斷路器 | DZ47LE-63 | 2 |
| 2 | 指針電壓表 | 42L6-V 450V | 1 | 21 | 日光燈管 | 15W | 1 |
| 3 | 電流互感器 | LMZJ1-0.5 30/5A | 3 | 22 | 日光燈座 | 1 | |
| 4 | 漏電斷路器 | DZ15LE-40/490 | 1 | 23 | 起輝器 | 30W | 1 |
| 5 | 有功電能表 | DT862-2 | 1 | 24 | 起輝器座 | 1 | |
| 6 | 斷路器 | DZ47LE-63 C16 3P | 2 | 25 | 鎮流器 | 20W | 1 |
| 7 | 時間繼電器 | JS7-4A 380V | 2 | 26 | 卡口燈泡 | 25W .220V | 8 |
| 8 | 中間繼電器 | ZJ7-44 380V | 2 | 27 | 卡口燈座 | 8 | |
| 9 | 交流接觸器 | CJT-10 380V | 5 | 28 | 插板明裝盒 | 86型 | 7 |
| 10 | 熱繼電器 | JR36-20 3.6A | 3 | 29 | 觸摸廷時開關 | 86型 | 2 |
| 11 | 行程開關 | LX19-121 | 3 | 30 | 聲光控開關 | 86型 | 1 |
| 12 | 萬能轉換開關 | LW5D-16YH3/3 | 1 | 31 | 一開插板 | 86型 | 1 |
| 13 | 熔斷器座 | RT14-20 | 7 | 32 | 二開插板 | 86型 | 1 |
| 14 | 熔斷器 | 3A | 7 | 33 | 2-2-3插板 | 86型 | 2 |
| 15 | 電度表 | DD862-4 | 1 | 34 | 排氣扇電機 | 30W | 1 |
| 16 | 指示燈 | PBCY090 380V紅 | 5 | 35 | CBB | 1.2UF/250V | 1 |
| 17 | 按鈕開關 | PBCY090紅 | 5 | 36 | 三相異步電機 | 180W | 2 |
| 18 | 按鈕開關 | PBCY090綠 | 6 | 37 | 雙速電機 | 180W | 1 |
| 19 | 接線端子 | TD1503 | 1 | 38 | 直流電機 | 180W | 1 |
四、實訓內容
1、單相起動停止控制電路2、異步電動機點動控制電路
3、異步電動機兩地控制電路
4、異步電動機連鎖正反轉控制電路
5、雙重連鎖正反控制電路
6、自動順序起動控制
7、手動順序起動控制
8、異步電動機星、三角控制電路
9、異步電動機能耗控制電路
10、異步電動機反接制動控制電路
11、自動往返控制電路
12、正反轉點動、起動控制電路
13、帶有點動的自動往返控制電路
14、接觸器控制星三角形控制臺電路
15、異步電動機自鎖控制電路
16、異步電動機單向點動、起動控制電路
17、位置開關作自動停止正反轉起動控制電路
18、串電阻降壓起動控制臺電路
19、C620-1型車床控制電路
20、Y3150型滾齒機控制電路
21、電動葫蘆電氣控制電路
22、電流互感器與電流表配用接線電路
23、一臺電流互感器用于單相回路的接線電路
24、二臺電流互感器接成不安全星形接線電路
25、三臺電流互感器接成星形接線電路
26、二臺電流互感器差接接線電路
27、三臺電流互感器接成三角形接線電路
28、萬能轉換開關和電壓表測量三相電壓接線電路
29、白熾燈控制電路
30、日光燈控制電路
31、觸摸開關控制白熾燈電路
32、聲控開關控制樓梯白熾燈電路
33、單相電動機控制電路
34、并勵直流電動機電樞控制系統
35、單向電度表直接安裝電路
36、單向電度表間接安裝電路
37、三相四線電度表電路控制系統
38、電壓表、電流表安裝電路
39、PLC控制的三相異步電動機正反轉控制
40、PLC控制的三相異步電動機Y/△啟動控制
41、PLC控制的三相異步電動機降壓啟動控制
42、PLC控制的三相異步電動機能耗制動控制
43、變頻器的基本參數設定
44、變頻器的基本控制線路安裝及組合運行
45、變頻器的常用控制線路安裝及程序運行
