機床電氣控制實驗臺
欄目分類：產品總目錄 發布日期：2020-10-27 瀏覽次數：次
機床電氣控制實驗臺,機床電路考培裝置采用先進的萬能網板嵌入式設計及模塊化實訓的新思路,咨詢熱線13122891392
聯系方式見右側懸浮框
中人教儀廠專業為客戶提供【機床電氣控制實驗臺,機床電路考培裝置】的實訓室建設方案，對【機床電氣控制實驗臺,機床電路考培裝置】施行三包售后服務，如果您對我們的【機床電氣控制實驗臺,機床電路考培裝置】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。
ZRJC-1機床電氣控制線路裝調與故障檢修實訓裝置
（一）產品概述：
要求機床電氣排故考核裝置采用先進的萬能網板嵌入式設計及模塊化實訓的新思路，學員可根據實訓項目的具體要求自己動手組合成相應的實訓電路，完成各種電路的接線工藝的實訓和電路原理的實驗展示要求，具備現時職業教育的“在做中學，在學中做”的需要。同時還要求該套裝置設計新穎、結構合理、功能齊全、安全可靠、造型美觀等特點，擴展升級容易。并采用框架式全鋼結構、鴨嘴型全鋼面板、鋁板蝕刻彩色噴描等先進工藝。
（二）技術參數：
輸入電源：AC380V 50Hz 三相五線額定電流：20A
額定功率：＜5KW
環境溫度：－5～40℃
相對濕度：≤90％（25℃）
安全保護：漏電保護（動作電流≤30mA）過流保護 熔斷器保護
設備重量：約150KG
（三）產品結構：

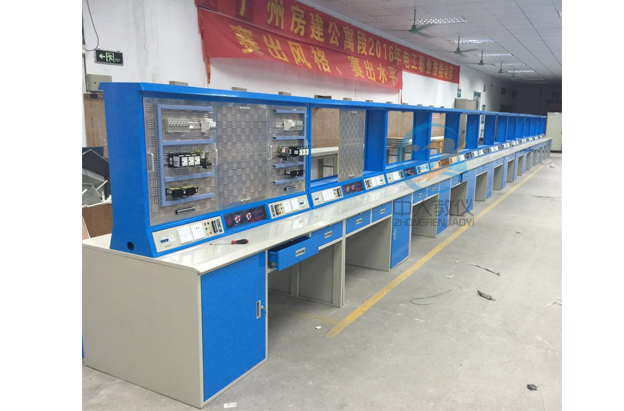

（1）桌身部分：采用框架式全鋼結構，內嵌1.5mm厚優質冷軋鋼板經大型機械剪折成型, 金屬表面經酸洗、磷化等化學防繡處理后，采用環氧樹酯高壓靜電彩色粉沫噴涂，保證鋼架不生銹不被腐蝕。所有連接件均采用無縫焊接，焊接后表面平整，無焊接點痕跡，防腐性好，緊密強固，長期負重不變形。桌身為雙面四工作位，設有4個抽屜(安裝掛鎖)，一側有一個儲物柜，以方便放置4塊安裝了電器的網板，儲物柜兩側安裝門，每個門只能取其中兩塊網板。桌身支架及桌身兩側藍色，抽屜和儲物柜門乳白色。要求桌身分兩部分：實訓部分和電源部分為上部，桌面、抽屜和儲物柜為下部，如圖1所示。電源從儲物柜內進入實訓設備。配教師教學設計系統（全室一套）：系統可以導入3DS、STL文件。并支持通過系統對此文件進行重新編輯，支持AC設置、CA設置、TA設置，將“AC設置”和“CA設置”中的動作進行串連，并可以設置每個動作的啟停時間，同時還具備全部重置和全部刪除功能�？梢酝ㄟ^平臺配套control將模型動畫文件加載到課件上進行三維動畫教學，實現課件中完全三維交互。該文件可支持PPT播放。
（2）桌面部分：
采用優質冷軋鋼板經大型模具液壓成鴨嘴型。造型美觀，經久耐用，乳白色。
(3)實驗電源部分：
面板采用優質鋁化學蝕刻彩色加工處理，面板圖文字符采用現代噴描技術處理，使面板標識清晰且經久耐用，乳白色。實驗電源部分安裝四組實訓實驗電路，每側兩組，每組設有三相空氣漏電開關（32A，漏電動作電流30mA, 動作時間≤0.1S）一個，三相插座（16A）一個，二、三孔單相插座（10A）一個。中間安裝四臺100ｗ△接電動機，電動機的6根引線引電源面板上的端子排上，并標明電動機首尾標志符號，每側可通過觀察窗口觀察兩臺電動機的運轉狀態，如圖1所示。同時，要求電源面板的固定方式采用活動扣式，以方便維修。
(4)實操實訓部分：
每套設備配有4塊鋁合金萬能網板，大小一致，可自由組合各種實操項目，積極地發揮學生自主創新能力，方便教師操作以便培養和提高學生動手能力。萬能網板安裝實訓電器。
第一部分為X62W萬能銑床的電氣線路部分，在該面板上裝有X62W銑床所有的元器件。
第二部分為CA6140車床的電氣線路部分，在該面板上裝有CA6140車床所有的元器件。
第三部分為T68鏜床電路的電氣線路部分，在該面板上裝有T68鏜床電路所有的元器件。
第四部分為Z3040搖臂鉆床的電氣線路部分，在該面板上裝有Z3040搖臂鉆床所有的元器件。
萬能網板規格尺寸690*512*2.0mm， 網孔尺寸38.5*5.5mm，每塊網板都要帶手柄，網板的后面應安裝12mm厚的夾板，如圖3所示。
（5）用電安全與觸電急救仿真教學軟件
軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠對學生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。
（6）機床維修拆裝與機床電氣虛擬仿真軟件：軟件內容包含安全用電常識、電工工具、電工識圖、電工儀表、電工照明電路、電機、變壓器、低壓電器、電拖、示波器、低頻信號源、焊接工藝、SMT技術、電子產品制造過程、故障排除、連線、減速器三維拆裝、軸系機構拆裝（包括圓柱齒輪軸系、錐齒輪軸系蝸桿軸系等十多個實驗）等模塊，學�？梢愿鶕䦟W生學習進度選擇相應的訓練模塊進行訓練�；境ＷR與操作：安全用電常識、常用電工工具、常用導線連接和手工焊接工藝。（2）電工識圖：介紹常用器件的電氣符號、原理圖繪制原則、分析方法、接線圖繪制原則、相對編號法。（3）電工儀表：介紹萬用表、電能表、鉗型電流表、兆歐表、直流電橋和配電板等常用電工儀表的外型、結構、面板和使用方法。（4）照明電路安裝：分別從器件、電路、原理、接線和排故五個方面介紹了熒光燈和兩地控制燈的相關知識。（5）低壓電器：主要從外型、結構、原理、組裝和檢測等五個方面對交流接觸器、繼電器、常用閘刀開關、低壓斷路器、熔斷器、起動器、主令電器等常用低壓電器進行介紹。（6）電機與變壓器：主要講解了三相異步電動機、單相異步電動機、伺服電機、步進電機、直流電機與變壓器的外型、結構、裝配與維修等知識。（7）電動機控制：按照實際電路的開發流程來講解常用的電動機控制方式。包括器件、原理、電路、布局、連線、運行、排故等內容。（8）用戶手冊：指導用戶本系統的使用方法。
實驗內容
X62W銑床電路：1、主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器沒電；
2、主軸電機起動缺相；
3、主軸電機無論正反轉均缺一相；
4、主軸電機無論正反轉均缺一相；
5、快速進給電磁鐵不能動作；
6、照明及控制變壓器沒電，照光燈不亮，控制回路失效；
7、控制變壓器沒電，控制回路失效；
8、除冷卻泵及主軸沖動外，其余控制均失效；
9、主軸沖動失效；
10、主軸制動失效；
11、主軸啟動失效；
12、工作臺進給控制及快速進給控制失效；
13、主軸運轉不能啟動；
14、主軸點軸只有點動，不能自鎖；
15、圓工作臺的進給控制及快速進給全失效；
16、圓工作臺控制開關SA1處于斷開位置時，進給控制向前、向下、向后、向上失效，進給沖動也沒有；
17、進給不能沖動；
18、工作臺向下、向右、向前移動沒有；
19、圓工作臺控制開關SA1處于接通位置時，圓工作臺控制全部失效；
20、兩處快速進給全部失效；
CA6140車床：
1、主軸電機缺相，在進KM1觸點之前斷路；
2、主軸電機缺相，在KMM1觸點與FR1之間斷路；
3、控制回路失效，在FU1與TC之間斷路；
4、刀架快速移動電機缺一相，在FU1與KA2觸點之間斷路；
5、刀架快速移動電機缺一相，在KA2觸點與刀架快移電機之間斷路；
6、主軸電機，刀架快移，冷卻泵控制失效，變壓器TC與FU2之間斷路；
7、主軸電機、刀架快移、冷卻泵控制失效。熱電器FR1與FR2兩常閉觸點之間斷路；
8、主軸電機不能啟動，KM1線包到TC間斷路；
9、刀架快移、冷卻泵間控制均不能控制。按鈕SB1與SB2之間連線斷開；
10、冷卻泵控制失效，啟動按鈕QS2與KM1常開觸點之間開路；
T68鏜床電路
1、所有電機缺相，控制回路失效；
2、主軸電機及工作臺電機，無論正反轉均缺相，控制回路正常；
3、主軸正轉缺相；
4、主軸正、反轉均缺一相；
5、進給電機快速移動正轉時缺一相；
6、進給電機無論正反轉均缺一相；
7、控制回路及照明回路均沒電；
8、除照明燈及通電指示外，其它控制全部失效；
9、當操作手柄下SQ4時，SQ3未壓下（接通），但控制回路失效，通電指示燈仍亮；
10、主軸正轉不能啟動，但能點動；
11、主軸電機正轉點動與啟動均失效；
12、控制回路全部失效；
13、主軸電機反轉不能啟動、點動；
14、主軸電機反轉只能點動；
15、主軸電機不能反轉；
16、主軸電機的高低速運行及快速移動電機的快速移動均不可啟動；
17、主軸變速與進給變速時手柄拉出SQ2均不能斷開，M1仍在運行；
18、主軸電機高低速均不啟動；
19、主軸電機的低速不能啟動，高速時，無低速的過渡；
20、當手柄扳到進給位置壓下SQ4（SQ3接通），快速移動電動機無論正反轉均不啟動；
21、主軸電機即使打到高速位置也只能低速運行；
22、快速移動電機正轉不能啟動；
24、快速移動電動機，無論正反轉均不能啟動；
25、快速移動電動機，反轉不能啟動；
26、快速移動電動機，正轉不能啟動；
Z3040搖臂鉆床
1、變壓器TC無電壓輸入、所以控制及指示燈均失效
2、立柱松緊電機失電、不能松開與夾緊、其余控制均正常
3、冷卻電機失電、冷卻電機不能運轉
4、搖臂升降控制失效
5、冷卻照明正常、其它控制失效
6、搖臂只能上升、不能下降
7、主軸只能下降、不能上升
8、主軸控制失效
9、立柱控制只能松開、不能夾緊
10、立柱控制只能夾緊、不能松開
