普通車床電氣控制線路實訓裝置

欄目分類：產品總目錄發布日期：2021-03-10 瀏覽次數：次

普通車床電氣控制線路實訓裝置,普通車床電氣實驗臺可用于課堂演示、機床電氣控制原理性操作及實驗實習，咨詢熱線13122891392

聯系方式見右側懸浮框

中人教儀廠專業為客戶提供【普通車床電氣控制線路實訓裝置,普通車床電氣實驗臺】的實訓室建設方案，對【普通車床電氣控制線路實訓裝置,普通車床電氣實驗臺】施行三包售后服務，如果您對我們的【普通車床電氣控制線路實訓裝置,普通車床電氣實驗臺】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

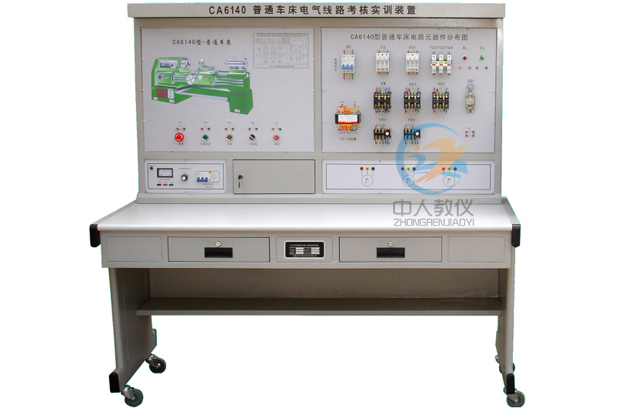

ZRJC-P01普通車床電氣控制線路實訓裝置,普通車床電氣實驗臺

一、概述

CA6140車床電氣控制線路實驗臺是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制實驗設備�？捎糜谡n堂演示、機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時以高層次維修技能訓練提供了有效的設備，達到了耗資少、教學效果顯著的目的。
普通車床電氣實訓裝置,CA6140車床電氣控制線路實驗臺

二、適用范圍

本裝置適用于CA6140型普通車床電氣控制的模擬與CA6140型普通車床電氣故障排除的技能考核。

三、技術性能

1、輸入電源：三相四線（~380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
3、裝置容量：＜1KVA
4、外形尺寸：1500mm×725mm×1535mm

四、裝置的基本裝備

1、電源控制面板（亞克力面板，線路圖形經過激光雕刻成型）
（1）交流電源（帶有漏電保護措施）
提供三相交流電源（380V）
（2）人身安全保護體系
屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。
屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
2、主令控制及圖示板（亞克力面板，線路圖形經過激光雕刻成型）
面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。
面板上印有CA6140型普通車床示意圖，可以很直觀地看出CA6140普通車床的外形輪廓。
3、元器件安裝板
面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。
4、三相異步電動機
3只380V三相鼠籠異步電動機，分別用作主軸電動機、冷卻泵和快速移動電動機。
5、故障開關箱
設有20個開關，用于故障設置。
6、實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。

五、實驗項目及主要內容

1、學生熟悉常用低壓電器的機構、原理；
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；
3、提高學生的動手能力的技能操作水平；
4、通過對機床故障排除，完成機床常見故障的排除；
5、可以設置故障點做為維修電工的技能考核臺。

如對本產品/文章：普通車床電氣控制線路實訓裝置,普通車床電氣實驗臺有任何疑問請隨時聯系我們，我們將盡力為您提供最全的實訓室建設方案和最優質的服務

本文分享鏈接：http://www.kdggw.cn/cpzh/4136.html

常見問題：

問題①：你們公司都有什么資質？

答：我們中人公司是國家注冊的生產商，具有專利證書、軟件著作權等生產型企業應當具備的資質，并且我們生產的【普通車床電氣控制線路實訓裝置,普通車床電氣實驗臺】都是100%測試才允許出廠的。

問題②：如果我們單位購買【普通車床電氣控制線路實訓裝置,普通車床電氣實驗臺】是否包含安裝調試培訓服務？

答：我們所有設備如果沒有注明“不含安裝/調試/培訓”等字樣（舉例：【普通車床電氣控制線路實訓裝置,普通車床電氣實驗臺】不含安裝調試培訓，含運費。），都是可以包安裝調試培訓的。

問題③：你們能提供【普通車床電氣控制線路實訓裝置,普通車床電氣實驗臺】的整體實訓室的建設方案嗎？

答：如果您對我們的【普通車床電氣控制線路實訓裝置,普通車床電氣實驗臺】有意向，可以來電咨詢或者咨詢企業QQ：2198972893。讓我們客服為您量身定做一個方案或者提供我們現有的方案。同時需要您留下貴單位的全稱，方便我們做報告。
