單片機創新實驗臺
欄目分類：產品總目錄 發布日期：2021-09-06 瀏覽次數：次
單片機創新實驗臺,單片機教學實訓裝置、實驗桌組成，通過本實驗臺可完成單片機的接口擴展、數據采集、數據顯示、鍵盤控制、定時器等實驗，配備
聯系方式見右側懸浮框
中人教儀廠專業為客戶提供【單片機創新實驗臺,單片機教學實訓裝置】的實訓室建設方案，對【單片機創新實驗臺,單片機教學實訓裝置】施行三包售后服務，如果您對我們的【單片機創新實驗臺,單片機教學實訓裝置】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

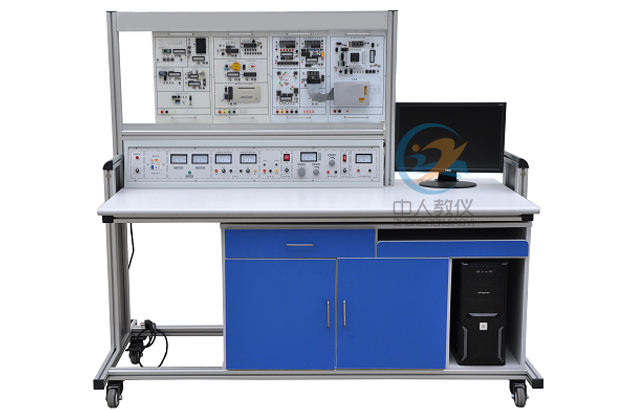

ZRDPJ-01A單片機創新實驗臺,單片機教學實訓裝置
掛箱式單片機實訓裝置由控制屏、實驗掛箱、實驗桌組成，通過本實驗臺可完成單片機的接口擴展、數據采集、數據顯示、鍵盤控制、定時器等實驗，配備有仿真器。
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全起到一定的保護。
裝置采用組件式結構，更換實驗模塊便捷。如需擴展功能或開發新實驗，只需添加實驗模塊掛箱即可，永不淘汰。
二、主要技術參數
1、輸入電源：AC220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3、裝置容量：200VA
4、重量：100Kg
5、外形尺寸（cm）：160×75×150
6、掛箱尺寸（mm）：410×240×60
三、裝置構成
（一）實驗屏：實驗時放置實驗掛箱，并提供實驗電源，鐵質雙面亞光密紋噴塑結構。
1、電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
2、電源輸出：有保險絲和漏電保護開關二級保護功能。輸出單相交流220V工作電壓有高精度電壓表電流表指示。
A組:直流電壓+5V/3A，-+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B組: 直流電壓+12V/-12V輸出，電流2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
3、功率輸出函數發生器：
A、采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
B、正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
C、頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
D、輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
E、方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
F、頻率計最高測量范圍100MHz，自動換檔。
4、高精度外測電壓表一只，量程直流100V。
5、組:單相市電輸出，供用戶自備儀器使用。
（二）實驗桌：鋁木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
（三）實驗模塊：
| DP– 01 |
單片機實驗掛箱（一） |
LED點陣顯示模塊 點陣式字符液晶顯示模塊 8253定時計數器 A/D轉換 D/A轉換、 V/F轉換、F/V轉換 串行EEPROM、 EEPROM、 Flash Rom、 SRAM、 I2C總線接口 |
|
| DP– 02 |
單片機實驗掛箱（二） |
8251串引口擴展 232總線串引接口 單片機最小應用系統1 單片機最小應用系統2 拔碼開關輸出 |
|
| DP– 03 |
單片機實驗掛箱（三） |
ISD 1420語音控制 IC卡讀寫接口 實時時針/日歷 USB接口 RS232轉RS485接口 |
|
| DP– 04 |
單片機實驗掛箱（四） |
8279接口電路 8255 I/O擴展 8155 I/O擴展 動態掃描顯示模塊 轉換接口 MC14433 整列式鍵盤實驗模塊 |
|
| DP– 05 |
單片機實驗掛箱（五） |
步進電機驅動程序示列 溫度與溫度控制 汽車轉彎信號燈 十字路口交通燈 數字頻率計 看門狗 |
|
| DP– 06 |
單片機實驗掛箱（六） |
十六位邏輯電平顯示 繼電器控制接口 常用器件接口 八位邏輯電平輸出 單項脈沖 揚聲器 串引靜態顯示模塊 查詢式鍵盤 |
|
| DP– 07 |
單片機實驗掛箱（七） |
主功能邏輯筆 多功能密碼鎖 直流電動機驅動 步進電機驅動 |
|
| DP– 08 |
單片機實驗掛箱（八） |
單片機與CPLD實驗模塊 偉福SH51仿真器 |
|
| DP-09 |
★用電安全與觸電急救仿真教學軟件 |
采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠對學生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。 | |
| DP-10 |
★單片機仿真教學軟件 （全室一套） |
1、支持所有Keil uVision軟件版本 支持所有Keil uVision 軟件版本進行對接，且在keil uVision軟件中新增一個單片機監視器，用于監視單片機的輸入輸出情況；并支持在仿真軟件沒啟動時，也能進行實時監控。 2、實時反饋程序狀態 支持keil uVision軟件開啟“根據實際時間控制速度”功能以及晶振頻率功能，按照實際情況進行模擬仿真，并且可實現實時反饋程序狀態。 3、元件庫 拓展7種單片機學習板外的設備，包括矩陣鍵盤、LCD12864、LCD1602、擋板、燈泡、電機以及加熱棒，其中元件庫同時支持一鍵清空場景中從元件庫中添加的所有零件，從元件庫添加的單個零件清除，以及單個元件庫零件添加到場景功能。 4、一鍵復位 可讓三維場景中的三維模型立刻恢復至初始狀態。 5、項目信息 每個實驗在進行時都會彈出一個項目信息，項目信息包括：實驗說明、實驗內容、實驗分析。其中實驗說明是說明當前實驗能夠實驗的功能，實驗內容是系統會自帶1個任務要求，實驗分析是指導用戶如何將對應的案例完成。 6、工業光電計數(中斷方式) 仿真光電開關進行檢測物體，并實時反饋信號給單片機。 7、串口通信技術 支持虛擬串口通信調試，并且在軟件內附帶串口調試助手。串口調試助手支持修改串口號（COM1~10）、修改9種波特率（1200、2400、4800、9600、14400、19200以及38400）、修改3種效驗位(NONE、ODD以及EVEN)、修改2個數據位（7位、8位）、修改3個停止位（1位、1.5位和2位）。 8、矩陣鍵盤 軟件內附帶4*4三維矩陣鍵盤，并模擬顯示中矩陣鍵盤排線的使用，鍵盤同時支持更改橫排豎排對應的8個P口。 9、七段數碼管顯示技術 軟件中有4個共陽極七段數碼管，支持顯示任意數以及26個字母，同時還支持更改七段數碼管對應的每個P口。 10、LCD1602液晶顯示屏 軟件內配有一塊LCD1602字符液晶顯示屏，顯示屏支持更改RS、RW、E、D0、D1、D2、D3、D4、D5、D6、D7對應的P口。 11、溫度模擬 軟件支持溫度模擬，支持手動控制溫度大小，并支持顯示每個溫度的度數對應的電壓值。 12、TLC5615芯片 軟件內的TLC5615芯片用于做串口A/D轉換相關實驗時使用，該芯片還配有一臺西門子變頻器以及一部三相電機配合實驗使用。 13、ADC0832芯片 軟件內的ADC0832芯片是一款8位分辨率、雙通道A/D轉換芯片，在軟件當中用于配合溫度控制和電壓控制的實驗時使用。 14、LCD12864液晶顯示屏（不帶字符） 軟件內配有一塊LCD12864液晶顯示屏（不帶字符），顯示屏支持更改RS、R/W、E、DB0、DB1、DB2、DB3、DB4、DB5、DB6、DB7、CS1、DS2對應的P口。 |
|
| ★虛擬測量模塊（不需電腦配合使用，全室一套） |
1.終端部分7寸彩色觸摸屏裝教師實驗屏上 2.同時配有虛擬信號源、虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊 3.基于LabVIEW虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器 技術指標： 1）、兩路虛擬任意波形信號發生器，輸出頻率可編程，電壓幅度可調； 通道數：2路 分辨率：8 bits 電壓范圍：-5~5V 頻率步長：1HZ 波形：任意信號 輸出頻率：>1MHZ 2）、雙蹤存貯示波器，多種同步方式，存貯深度可編程； 通道數：2路 帶寬：20MHZ 分辨率：8位 電壓范圍：-10~+10V 存貯深度：64K 3）、雙通道頻譜分折儀； 4）、八通道邏輯分折儀，多種同步方式，存貯深度可編程； 8路輸入 分 率：25nS 存貯深度：64KHZ 5）、數字三用表，可測電阻、電容、電感、電壓等； 數字IO口 通道數：8路IO 輸入電平：TTL 輸出電平：TTL 電流驅動：20mA/通道 6）7寸觸摸屏 |
|
1．存儲器塊清零 2．二進制到BCD碼轉換 3．二進制到ASCII碼轉換 4．程序跳轉表 5．內存塊移動 6．數據排序 7．P1口輸入、輸出實驗 8．繼電器控制實驗 9．用74LS244讀入數據 10．用74LS273輸出數據 11．串行數據轉換并行數據 12．并行數據轉換串行數據 13．PWM轉換電壓實驗 14．音頻控制實驗 15．8255輸入、輸出實驗 16．8155輸入、輸出實驗 17．5LED靜態串行顯示實驗 18．6LED動態掃描顯示實驗 19．查詢式鍵盤實驗 20．陣列式鍵盤實驗 21．計數器實驗 22．定時器實驗 23．8253定時器實驗 24．外部中斷實驗 25．串行口通訊實驗 26．ADC0809模數轉換實驗 27．DAC0832數模轉換實驗 28．MC14433模數轉換實驗 29．EEPROM外部數據程序存儲器實驗 30．SRAM外部數據存儲器擴展實驗 31．93C46串行EEPROM數據讀寫實驗 |
32．電子時鐘實驗 33．電子琴模擬實驗 35．汽車轉彎信號燈控制實驗 36．溫度傳感器溫度控制實驗 37．溫度過程控制模擬實驗 38．五相步進電機模擬實驗 39．計算器實驗 40．數字頻率計實驗 41．V/F轉換實驗 42．F/V轉換實驗 43．LED點陣顯示實驗 44．字符液晶顯示屏控制實驗 45．8279鍵盤掃描顯示實驗 46．看門狗實驗 47．8251串行口擴展通訊實驗 48．I2C總線讀寫實驗 49．RS232轉RS485實驗 50．USB接口實驗 51．十字路口交通燈控制實驗 52．五功能邏輯筆實驗 53．直流電機驅動調速實驗（實物） 54．步進電機驅動實驗（實物） 55．IC卡讀寫實驗 56．實時時鐘/日歷控制實驗 57．語音芯片控制實驗 58．單片機與CPLD實驗 59．8051與PC機串行口通訊實驗 60．Flash Rom外部程序存儲器實驗 61．多功能密碼鎖實驗 |
